A négy meghibásodási mód Ez a zárás köré épült
A délkelet-ázsiai, európai és latin-amerikai ISP-telepítések üvegszálas kimaradási adatainak áttekintése után az illesztési pontok hálózati meghibásodásai négy visszatérő kiváltó okra csoportosulnak. A GL{1}}M9 minden tervezési döntése az egyikhez kapcsolódik.
A pecsét meghibásodása az újra{0}}belépés után
A középső{0}}kimaradások leggyakoribb oka. Azok a zárak, amelyeket nem ismételt nyitásra terveztek, az első karbantartási látogatás után nem érik el az IP68-as besorolást.
A kábel átmérőjének eltérése
A tömítés helytelen méretezése mikro{0}}réseket hoz létre a bemeneti portoknál - a nedvesség beszivárgásának első számú módja még az "IP68-minősítésű" zárak esetén is.
A telepítés bonyolultsága
A csavarok-tömített kiviteléhez nyomatékkulcsra és tömítőanyagra van szükség. Egy aknában esőben a 60 perces bezárási munka kötelezettséggé válik.
Kapacitáshiány léptékben
A ma 144 magra tervezett hálózatoknak rutinszerűen 576-ra van szükségük a harmadik évben. Ha alulméretezett záróelemet választ, akkor a teljes újra-illesztést és a teherautó-tekercset kényszeríti ki.

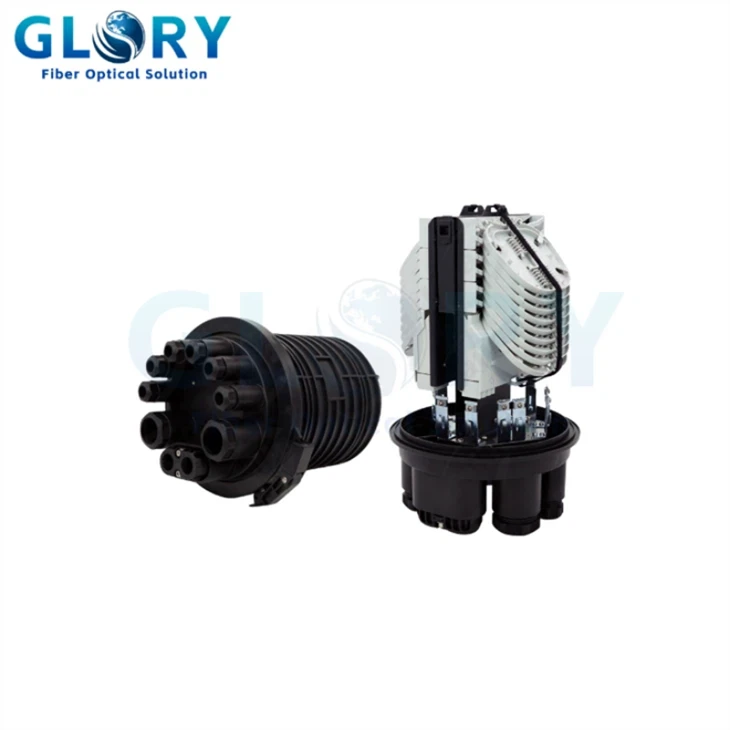

Mit nyújt a GL{0}}M9 optikai szálas kültéri ház - és miért számít
Minden alábbi specifikáció egy valós{0}}eredményt mutat le. A funkciókat nem soroljuk fel elszigetelten -, hanem elmagyarázzuk az egyes funkciók mögött meghúzódó mérnöki logikát és a terepen megszerzett működési előnyöket.
Mechanikus IP68 tömítés
A GL-M9 mechanikus csavaros-lezárási módszert használ, nem pedig a hagyományos gélszalagot vagy hőre Ennek közvetlen működési következménye van: a tömítés nem romlik az ismételt nyitáskor.
A lezárás eléri a legmagasabb behatolás elleni védelmi fokozatot, - IP68 -, ami nulla por behatolást és teljes vízszigetelést biztosít hosszan tartó merülés esetén. Ezt a kínai YD/T 814.1-2013-as iparági szabvány igazolja, nem öntanúsítvány.
Akár 864 egyszálas - moduláris egymásra rakható tálcarendszer
A GL-M9/JFT-B sorozat akár 72 egymásra rakható toldótálcát is támogat a legnagyobb B1 konfigurációban, 576 egyszálas maximális kapacitást biztosítva 8-szálas tálcával. A 24 szálas tálcákkal rendelkező B3-as változat 864 maggal rendelkezik – kategóriájában a legmagasabbak közé tartozik az ilyen formájú kupolazárás tekintetében.
Az egymásra rakható moduláris felépítés azt jelenti, hogy kisebb tálcák számával kezdheti, és a záróelem újbóli elhelyezése nélkül{0}}tágíthat. Egy független szigetelő földelő berendezés be van építve az üzembiztonság érdekében a feszültség alatti hálózati munkák során.
9 kábelport - 1 ovális expressz + 8 kör alakú elágazó port
A GL-M9 egy ovális expressz csatlakozót biztosít egyenes-expressz kábelekhez és nyolc körkörös leágazó portot, amelyek Φ7 mm-től Φ26 mm-ig terjedő kábelátmérőket tesznek lehetővé. Ez a konfiguráció támogatja az elágazó és az egyenes{6}}kábel beépítési módszereit, egyetlen zárból.
Az ovális port lehetővé teszi, hogy egy megszakítás nélküli expressz kábel áthaladjon a burkolaton anélkül, hogy megszakítaná a burkolatot - kulcsfontosságú a gerinchálózati útvonalakon, ahol a jel folytonossága fontosabb, mint a minden csomópontnál való elágazás.
Nagy-erősségű PC Engineering Shell - Könnyű, ütés- és UV-álló
A GL-M9 héj nagyszilárdságú műszaki műanyagból - készült, amely anyag az ütésállóság, az UV-stabilitás, a kémiai korrózióállóság és a méretkonzisztencia kombinációja miatt van kiválasztva a széles hőmérsékleti ciklusokban –40 foktól +60 fokig.
Két további belső tárolódoboz és egy ferde tárolótálca rendezett teret biztosít a szálak lazaságának kezelésére, megakadályozva a mikro{0}}elhajlítási jelvesztést a nem megfelelő száltekercselés miatt. A Φ325 mm × 530 mm (B sorozat) méretei bőséges belső munkaterületet biztosítanak.
GL-M9 teljes műszaki specifikáció
Az összes alábbi paraméter a gyártó által{0}}tesztelt specifikáció a gyártási tételeinkből. Lépjen kapcsolatba műszaki csapatunkkal, hogy ellenőrizze, alkalmas-e az adott telepítési környezetre vagy kábeltípusra.
| Paraméter | GL-M9/JFT-BS (kompakt) | GL-M9/JFT-B (normál) | Megjegyzések |
|---|---|---|---|
| Méretek (mm) | Φ325 × 390 | Φ325 × 530 | A magasság a tömített testre vonatkozik, beleértve az alapot |
| Kábel portok | 1 ovális + 8 kör alakú | Támogatja az elágazást + egyenes-átmenetet | |
| Kábel átmérő (mm) | Φ7 – Φ26 | Lefedi az FTTH drop-ot a 288F gerincen keresztül | |
| Behatolás elleni védelem | IP68 | IEC 60529 · Teljes merülési névleges | |
| Tömítési módszer | Mechanikus tömörítés | Se gél szalag, se hőpisztoly. Újra-adható. | |
| Tálca típusa - BS1 / B1 | 8F/tálca · Max. 36 tálca=288F | 8F/tálca · Max. 72 tálca=576F | |
| Tálca típusa - BS2 / B2 | 16F/tálca · Max. 18 tálca=288F | 16F/tálca · Max. 36 tálca=576F | |
| Tálca típusa - BS3 / B3 | 24F/tálca · Max. 18 tálca=432F | 24F/tálca · Max. 36 tálca=864F | Maximális kapacitású változat |
| Shell anyag | Nagyszilárdságú{0}}PC műszaki műanyag | UV-álló, korrózióálló, könnyű | |
| Üzemi hőmérséklet | −40 foktól +60 fokig | Sarkvidéki és trópusi bevetés | |
| Földelés | Független szigetelő földelő berendezés | Integrált - nincs külső hardver | |
| Telepítési módszerek | Légi, oszlop{0}}rögzítés, falra-tartó, föld alatti, közvetlen temetés | Egyetlen SKU minden kültéri környezethez | |
| Újra-belépés | Igen - újrafelhasználható tömítés kialakítása | Ismételt nyitás/visszazárás alkatrészcsere nélkül | |
| Ipari szabvány | YD/T 814.1-2013 · RoHS | A kínai távközlési iparág szabványainak való megfelelés | |
| További tárhely | 2 × tároló doboz + ferde tárolótálca | A szálak lazaságának kezelése, megakadályozza a mikro{0}}hajlódást | |
| Kompatibilis hálózatok | FTTH, FTTx, FTTB, PON, gerinchálózat, 5G fronthaul | ||
Dome vs. Inline Splice Closure - Melyikre van szüksége?
Ez a leggyakoribb kiválasztási kérdés olyan mérnököktől, akik nem foglalkoznak a{0}}növényszál-tervezéssel. A rövid válasz: kupola elágazó/elosztó csomópontokhoz; soron belüli/vízszintes az átmenő-útvonalakhoz. Használja az alábbi döntési táblázatot.
| Kiválasztási kritérium | Kupola / függőleges (GL{0}}M9) | Inline / Vízszintes |
|---|---|---|
| Kábelbemenet topológia | Minden kábel az egyik végéről jön be (csonk/ág) | A kábelek mindkét végéről bemennek (átmenő-) |
| A legjobb használati eset | Elosztócsap / elágazó csomópont | Középső{0}}fesztávú gerinchálózati útvonalillesztés |
| FTTH telepítési pont | Elosztási csomópont (adagolóból-eldobni-) | Feeder gerinc (CO-to-elosztás) |
| Nagy{0}}kapacitású elágazás | ✓ Elsődleges erő | ✗ Kevésbé alkalmas |
| Kompakt aknanyom | ✓ A kupola alakja illeszkedik a talapzatokhoz | ~ Hosszabb forma |
| Antenna (szál) telepítés | ✓ Rúd / szál rögzítés | ✓ Beépített feszítőkábellel |
| PLC osztó integráció | ✓ Kérésre elérhető | ~ Nem kötelező |
| Ismételt be{0}}karbantartásra | ✓ Mechanikus tömítés GL{0}}M9 | ✓ Modelltől függ |
| Mikor NE használja | Ha a kábel folyamatosan halad keresztül az illesztési ponton | Ha több ejtőkábelt kell leágazni egy csomóponton |
Ahol a GL{0}}M9 száloptikás kültéri ház a legjobban teljesít
A dómkonfiguráció és a 9-port elrendezése a GL-M9-et a megfelelő választássá teszi, ahol több kábel egyetlen védelmi ponton konvergál. Az alábbiakban bemutatjuk azokat a telepítési környezeteket, ahol ez a lezárási architektúra az iparági szabvány.
FTTH / FTTB elosztási csomópontok
Végpontok a Fiber{0}} és az-otthoni{2}}hálózatok lakossági csatlakozásához. A 9 kábelport egy adagolót és több leejtő kábelt kezel - az FTTH elosztó csomópontok meghatározó topológiájából.
Hálózati elágazási pontok elérése
Középső-hosszúság vagy hurok-illesztés a hozzáférési hálózatokban, lehetővé téve a rugalmas bővítést és karbantartást anélkül, hogy a teljes kábelszakaszokat -újrairányítanák.
Földalatti akna és közvetlen temetés
Az IP68-as mechanikus tömítés ellenáll az elárasztott aknáknak, a közvetlen-temetési talajnedvességnek és a vízszint szezonális változásainak -, amelyek kizárják a gél-tömítések lezárását ezekben a környezetekben.
Pólusra{0}}szerelt légi elosztó
A kompakt és könnyű PC héj alkalmas magas szintű telepítésekhez a szálas antennaelosztó hálózatokon. Rögzítőkonzolok mellékelve a szálak és oszlopok telepítéséhez.
5G Fronthaul és Midhaul csomópontok
A BBU poolokat az elosztott rádióegységekkel összekötő fronthaul útvonalakon a szálas splice pontok védelme. A hőmérséklet-tartomány kezeli a tetőn és a szabadon lévő légi bevetéseket.
PON Splitter Nodes & Enterprise Campus
A PLC elosztókat a PON elosztópontokon az illesztőtálcák mellett helyezi el. Alkalmas kültéri aknákon és vezetékeken keresztül vezető-és-kampusz építésére is.
Gyakran Ismételt Kérdések
K: Mi az a kupola száloptikai toldás, és miben különbözik a beépített zártól? +
V: A kupola száloptikai kötészár (más néven függőleges zárás vagy FOSC) egy zárt kültéri burkolat, amely védi a fúziós vagy mechanikus illesztéseket a külső -növényi szálas hálózatokban. Meghatározó szerkezeti jellemzője, hogy minden kábelbevezetés az egyik végén - az alapon -, míg a kupola kupakja tömíti a tetejét. Ez eleve alkalmassá teszi az elágazási és elosztó csomópontokhoz, ahol több kábel konvergál egyetlen irányból. Ezzel szemben a beépített (vízszintes) záróelem mindkét végén kábelbemenetekkel rendelkezik az átmenő{6}}útvonalak számára. Ha a hálózati topológiájában több irányból is bemennek a kábelek egy elosztási ponton, használjon dómzárat. Ha egy kábel folyamatosan fut át a gerincvezeték illesztési pontján, használjon beépített lezárást.
K: Mit jelent az IP68 a kupola összeillesztése esetén, és elegendő-e a közvetlen eltemetéshez? +
V: Az IP68 az IEC 60529 szabvány által meghatározott legmagasabb behatolásvédelmi fokozat. Ez azt jelenti, hogy a záróelem teljesen por--tömör (6=teljes porvédelem), és folyamatos alámerülésre van besorolva 1 méternél mélyebbre, a gyártó által-meghatározott nyomás mellett a gyártó-meghatározott időtartamára (8=merülés). A GL-M9 esetében ezt a YD/T 814.1-2013-as kínai távközlési szabvány szerint tesztelték. Közvetlen-temetési alkalmazások esetén: az IP68 a minimum, amit meg kell adnia - a talajvíz szezonális változása a vízzel való érintkezést a betemetett útvonal bármely lezárása fölé emelheti. Elárasztott aknák esetén: a mechanikus tömítésen (nem zselés szalagon) átmenő IP68 a megfelelő választás, mert a zselés -szalagos zárak meghibásodhatnak az IP68-as besorolásukon, ha újra-nyitják fel karbantartásra. Az IP65 vagy az IP67 nem elegendő tartós víz alá merüléshez vagy elárasztott aknás környezetekhez.
K: Mekkora a GL-M9 kupola illesztési zár maximális szálkapacitása? +
V: A GL-M9/JFT-B3 maximum 864 egyszálas szálat ér el tálcánként 36 illesztőtálca × 24 szál használatával. A teljes kapacitású mátrix a következő:
BS1 / B1 (8F tálca): 288F (BS kompakt) vagy 576F (B szabvány)
BS2 / B2 (16F tálcák): 288F (kompakt) vagy 576F (standard)
BS3 / B3 (24F tálcák): 432F (kompakt) vagy 864F (standard)
A moduláris tálcarendszer lehetővé teszi, hogy kevesebb tálcával kezdje az aktuális kapacitást, és bővítse a záróház cseréje nélkül, - kritikus a szakaszosan növekvő hálózatok számára.
K: A GL-M9 dómzár újra-nyitható és újra-lezárható az első telepítés után? +
V: Igen. A GL-M9 mechanikus csavaros-lezáró rendszert használ gélszalag vagy hőre{4}}zsugorodás helyett, különösen azért, mert ezek a módszerek az első karbantartási látogatás után nem teljesítik az IP68-as besorolást. A GL{7}}M9 mechanikus kompressziós tömítése cserealkatrészek vagy új tömítőkészlet nélkül is kinyitható és újra-zárható, így alkalmas a tervezett kapacitásbővítésre, rostjavításra vagy útvonal-módosításokra az élettartamuk során. Javasoljuk, hogy minden újra{11}}belépéskor ellenőrizze a tömítés állapotát, - ha kopást észlel, gyárunkban beszerezhetők a tömítéscsere készletek.
K: Mi a különbség a mechanikus tömítés és a hőre{0}}zsugorodás között a kupolazáraknál? +
V: A hőre{0}}zsugorodó tömítés hőre-aktiválható ragasztóhüvelyt használ, amely a kábelköpenyhez tapad, ha felmelegítik -, általában hőpisztollyal. Jó kezdeti IP68-as tömítést ér el, de egyszer-felhasználható: a hőre-zsugorodás levágása az újbóli be-és tönkreteszi a tömítést, ezért új hőre{8}}zsugorodó készletre és hőpisztolyra van szükség az újra-tömítéshez. Ellenőrzött környezetet is igényel -, amelyet elárasztott aknában vagy esőben nehéz elérni. A mechanikus tömítés kompressziós hardvereket (csavarokat, tömítéseket, tömszelenceket) használ, hogy fizikailag összenyomja a kábelköpenyt és a zárótestet. Nincs szükség hőfegyverre. A GL-M9 mechanikus tömítést használ, mert egyenértékű IP68-as védelmet ér el, teljes újra-belépési képességgel, alacsonyabb szerszámigényekkel és a környezeti hőmérséklettől független konzisztens tömítési teljesítménnyel.
K: Milyen típusú és átmérőjű kábelek kompatibilisek a GL{0}}M9-el? +
V: A GL{0}}M9 Φ7 mm és Φ26 mm közötti külső átmérőjű kábeleket fogad mind a 9 porton. Ez a következőkre terjed ki: 2-eres FTTH cseppkábelek (általában 8–12 mm OD), szabvány elosztókábelek (14–22 mm OD) és több-csöves gerincvezeték 288 F-ig (általában 20–26 mm OD). Az ovális expressz porton a fővezetékek helyezhetők el, ahol a kábelköpenynek vágatlannak kell maradnia. A kompatibilis kábeltípusok közé tartozik a laza-cső, a szoros{20}}puffer és a szalagos optikai kábel. A záróelem a gyártók{23}agnosztikus, és kompatibilis bármely gyártó G.652D és G.657A egymódusú szálával.
K: Mi a minimális rendelési mennyiség, átfutási idő és mintapolitika? +
V: A GL{0}}M9 szabvány MOQ-ja 50 egység. A szabványos konfigurációk átfutási ideje a megrendelés visszaigazolásától számított 20 munkanapon belül van (25+ gyártósort üzemeltetünk 2 gyártóbázison). Ingyenes minták állnak rendelkezésre a műszaki értékeléshez és a minősítési teszteléshez a tömeges rendelés kötelezettségvállalása előtt. OEM/ODM rendeléseket - egyéni márkajelzés, módosított portkonfiguráció, társmárka{10}}vagy alternatív házszínek - elfogadunk. Igényeivel és hálózati rajzaival kapcsolatban forduljon műszaki értékesítési csapatunkhoz.
K: Használható a GL{0}}M9 PLC elosztókkal PON FTTH hálózatokhoz? +
V: Igen. A GL-M9 konfigurálható úgy, hogy a PLC elosztó modulokat az illesztési tálcák mellett elhelyezze, így alkalmas PON elosztási pontokra, ahol az optikai teljesítményfelosztás és a szálillesztés ugyanabban a csomópontban található. Ez egy gyakori architektúra az FTTH-telepítéseknél, ahol a betápláló-az-elosztó kapcsolat és az 1:8-as vagy 1:16-os teljesítményfelosztás ugyanazon a póluson vagy aknán történik. Lépjen kapcsolatba műszaki csapatunkkal, hogy meghatározza a megfelelő elosztótálca-konfigurációt az elosztási arányhoz és a szálak számához
