Útvonal{0}}melléktermék pozicionálás
Soron belüli illesztési pont a légiszálas útvonalakhoz
Használja ezt a lezárást, ha a kábelútnak védett csatlakozásra, leágazás előkészítésre vagy tartalék tálca kapacitásra van szüksége, de a hely nem igényel teljes szálas elosztó dobozt adapterportokkal.
A ház formátuma az illesztési területet egy lezárt héjon belül tartja, miközben a kábel be- és kimeneti helyeit a lezárás végén csoportosítva hagyja az útvonal folytatása érdekében.
Műszaki nyilvántartás
| Termék neve | Vízszintes száloptikai összekötő zárás |
|---|---|
| Modell | GL027 |
| Lezárás szerkezete | Inline / vízszintes típus |
| Elsődleges funkció | Szálillesztés és optikai kábelvédelem |
| Ház anyaga | PP műanyag |
| Tömítési módszer | Szilikon tömítés a fedél és az alsó rész között |
| Kábel portok | 6 kábelcsatlakozó, 3 bemeneti és 3 kimeneti elrendezésben |
| Portátmérő referencia | 4 db Φ8 mm és 2 db Φ13 mm |
| Összefűzési tálca kapacitása | Maximum 4 db toldótálca |
| Tálcánkénti kapacitás | 24 szál tálcánként |
| Teljes illesztési kapacitás | Akár 96 szál |
| Erős tagrögzítés | Kábelerősítő magrögzítő alkatrészeket tartalmaz |
| Védelmi fokozat | IP65, por- és vízálló |
| Alkalmazási megjegyzés | Kültéri antenna lógó alkalmazás |
| Méretreferencia | 330 × 183 × 115,5 mm a rajzcímkék szerint |
Ház elrendezése és méretrajza
A rajz a zárást oldal-, felül- és végnézetből mutatja be. A megjelölt méretek hasznosak a légtér, a szerelési távolság és a kábelhajlítási ráhagyás ellenőrzésekor a helyszíni telepítés előtt.
- Teljes hossza 330 mm
- A vég-nézeti magasság 183 mm
- Oldalnézeti magasság-115,5 mm
- A véglap-elrendezése három kábelbemeneti pozíciót mutat
OSP Probléma Megoldja
Útvonal folytonossága
A 3-in/3-out port terv segítségével a technikusok kezelhetik a bejövő, kimenő és tartalékkábel irányait egy légi útvonalon a zárási stílus megváltoztatása nélkül.
Tálca bővítése
A zár akár négy toldótálcával is konfigurálható, így könnyebben lefoglalható a hely a későbbi szálszámláláshoz vagy szakaszos hálózati munkákhoz.
Kábelmag rögzítése
A szilárdsági{0}}tagok rögzítési pontjai mechanikusan tartják a kábelmagot, így az illesztőtálcák nem a telepítés teherhordó részeként{1}}használhatók.
Kábelport és tálca tervezése
- 1Útvonal hozzárendelése.
Döntse el, hogy melyik portot használja a főkábel bemenetéhez, a főkábel kimenetéhez, az elágazókábelhez vagy a készenléti kábelhez. - 2Illessze a kábel átmérőjét.
A terepi kábel kompatibilitás ellenőrzéséhez használja a felsorolt Φ8 mm-es és Φ13 mm-es kábelport hivatkozásokat. - 3Rögzítse az erősítő magot.
Rögzítse a kábelmagot, mielőtt a laza szálakat a tálca területére vezetné. - 4Töltse be a tálcákat áramkörök szerint.
A későbbi karbantartási hibák csökkentése érdekében válassza szét a szálakat útvonal, kábelirány vagy ügyfél-átadás szerint. - 5Védje a tömítés vezetékét.
A ház bezárása előtt tartsa tisztán a fedelet és az alsó tömítőfelületet. - 6Rögzítse az illesztési térképet.
Jelölje meg a tálca számát, a szálak színsorrendjét és a kábel irányát az átadási dokumentációhoz.
További termék illusztrációk
Zárt ház - Szögletes nézet
Szögletes külső nézet, amelyen látható a beépített zárótest, a kábelvégcsatlakozó terület és a bordázott fekete ház.
Zárt ház - elülső profil
Egyenes terméknézet oldalgaléria használatához, amely a vízszintes héjformát és a borítófelületet mutatja.
Alsó és kábelcsatlakozó oldal
Referencia nézet az alsó héj, a rögzítési helyzet és a kábel{0}}bemeneti oldal elrendezésének ellenőrzéséhez.
Nyissa meg a Tálcaelrendezést
Megnyílt zárónézet, amelyen látható a toldótálca helyzete, a kábelrögzítési terület és a legördülő{0}}kábelkezelési részek.

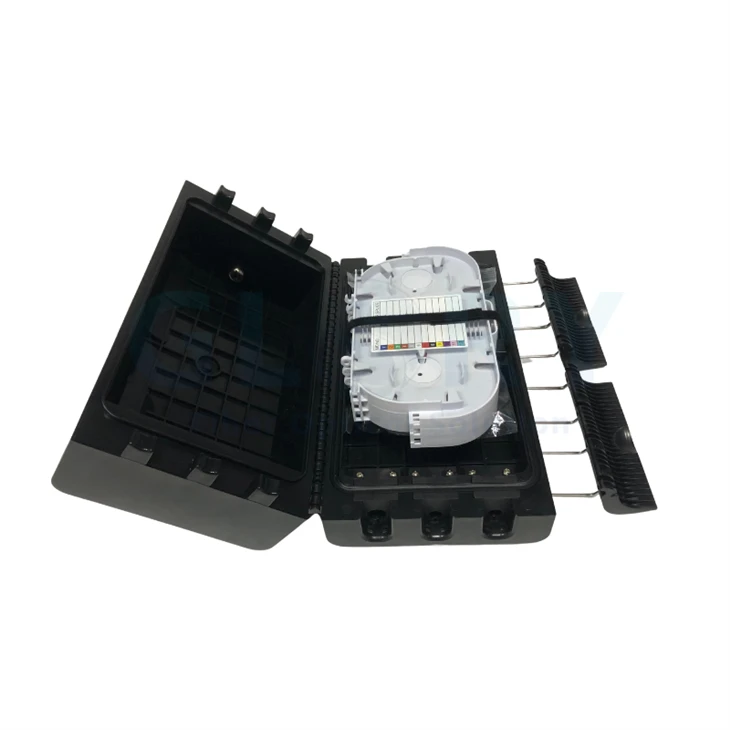

Nyitott ház - Szögletes elrendezés
Szögletes nyitott nézet, amely azt mutatja, hogy a burkolat, a tálca területe és a kábelrögzítő{0}}részek hogyan helyezkednek el a héjon belül.
Tartozékkészlet referencia
Tartozékkészlet a helyszíni telepítéshez, beleértve a bilincseket, kötőelemeket, csavarokat és az összeszereléshez szállított tömítő{0}}alkatrészeket.
Miben különbözik ez a záródás az elosztódoboztól
Tipikus használati esetek
Feeder kábel csatlakozás
Megvédi azokat a toldásokat, ahol a betápláló kábelnek tovább kell haladnia az útvonalon javítás, hosszabbítás vagy építési átadás után.
Légi útvonal elágazási pont
Támogatja a bejövő és kimenő kábelek irányát, miközben további portokat tart fenn leágazó vagy jövőbeli kábelútvonalak számára.
FTTx Üzemrészen kívül
Használható hozzáférési elosztópontok előtt, amikor a szálakat a terepen kell rendszerezni, összeilleszteni és védeni.
Karbantartás Csere
Hasznos egy régebbi beépített zárás cseréjekor, és a projektnek kompakt házra van szüksége, egyértelmű tálcakapacitással és kábelport-referenciákkal.
Terepi telepítési vezérlőpontok
| Ellenőrző pont | Field Reason | Ajánlott megerősítés |
|---|---|---|
| Zárás tájolása | A rossz tájolás megnehezítheti a kábelvezetést vagy a jövőbeni hozzáférést. | Tervezze meg a nyitás oldalát és az útvonal irányát, mielőtt a záróelemet felakasztaná. |
| Kábel átmérő | A port méretének meg kell egyeznie a tényleges külső kábelátmérővel. | Erősítse meg a Φ8 mm-es és Φ13 mm-es port használatát a kábelütemezéssel. |
| Erőtag | A mechanikai terhelés nem szállhat át a csupasz szálakra vagy a hüvelyekre. | Rögzítse a kábelerősítő magot a mellékelt rögzítőelemekkel. |
| Tálca betöltése | A vegyes útvonali szálak lelassítják a hibaelhárítást. | A tálcákat kábelirány, szálcsoport vagy építési fázis szerint rendelheti hozzá. |
| A tömítés tisztasága | A tömítésen lévő por vagy törmelék csökkentheti a tömítés megbízhatóságát. | A fedél bezárása előtt ellenőrizze a szilikon tömítés területét. |
| Átadási jegyzőkönyv | A jövőbeni munka a pontos illesztési leképezéstől függ. | Jegyezze fel a tálca számát, a szál színkódját és a kábelcsatlakozási irányt. |
Ajánlatkérési információ a GL027-hez
A pontos árajánlat érdekében küldje el a kábel átmérőjét, a szálak számát, a tálca mennyiségét, a telepítési módot és a projekt környezetét. Ezzel elkerülhető, hogy olyan lezárást válasszunk, amely illeszkedik a szálak számához, de nem illeszkedik a tényleges kábelúthoz.
| Modell | GL027 vízszintes száloptikai összekötő zárás |
|---|---|
| Szükséges mennyiség | Mintaellenőrzés, útvonal-karbantartási készlet vagy projekttétel |
| Rostszám | A tényleges illesztések és a fenntartott szálak száma |
| Tálca követelmény | Szükséges összekötő tálcák száma, adatlap szerint maximum 4 db |
| Kábel átmérő | Erősítse meg a kábel külső átmérőjét Φ8 mm / Φ13 mm port referenciákkal |
| Alkalmazás | Légi útvonal, betáplálási csatlakozás, elágazási pont vagy FTTx az üzemrészen kívül |
| Kiegészítők | Ha szükséges, ellenőrizze a toldóhüvelyeket, a rögzítési tartozékokat, a címkéket és a csomagolási módot |
GYIK
K: Mire használható a GL027?
V: A GL027-et optikai szálak toldására és kábelek védelmére használják kültéri, soros zárású formátumban, különösen ott, ahol antennaútvonal-szerelésre van szükség.
K: Hány szálat képes támogatni ez a záróelem?
V: A felsorolt maximum 96 szál, legfeljebb négy illesztési tálca és tálcánként 24 szál alapján.
K: Hány kábelportja van?
V: Az adatlap hat kábelportot sorol fel három bemeneti és három kimeneti elrendezésben, köztük négy Φ8 mm-es és két Φ13 mm-es portot.
K: Vízálló?
V: A felsorolt védelmi fokozat IP65. A kialakítás szilikon tömítést használ a fedél és az alsó burkolat között a por- és vízálló védelem érdekében.
K: Használható szálelosztó dobozként?
V: Jobban leírható, mint egy toldólezárás, nem pedig az előfizető felé{0}} néző elosztódoboz. Megvédi a kábelkötéseket és az illesztőtálcákat, ahelyett, hogy adapterportokat mutatna be a leejtő kábelszolgáltatáshoz.
K: Milyen információkat kell megadni a megrendelés előtt?
V: Adja meg a kábel átmérőjét, a szálak számát, az útvonal irányát, a tálca mennyiségét, a telepítési módot, a szükséges tartozékokat és a projekt mennyiségét.
