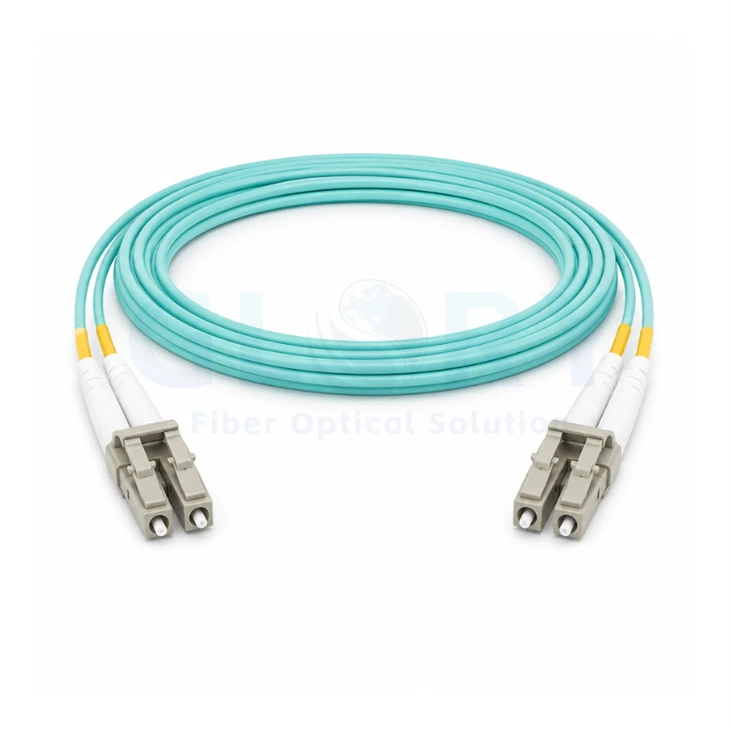

LC UPC-LC UPC rövid rendszerindító duplex OM3 szálpatch kábel nagy-sűrűségű 10G/40G/100G kapcsolatokhoz
Glory Optical LC UPC-LC UPC rövid rendszerindító duplex OM3 szálas patch kábel adatközpontokhoz, távközlési hálózatokhoz és vállalati kábelezési környezetekhez készült, ahol a gyors plug-{1}}and-play telepítés, a tiszta kereszt-kapcsolat és a korlátozott rack-helyiség kulcsfontosságú követelmény.
A hajlítási -érzéketlen OM3 50/125 μm-es szál, a 12 mm-es rövid boot LC-csatlakozók és a 2,0 mm-es OFNR-es, tömör-pufferes vízköpeny alkalmassá teszi rövid- és közepes-távolságú többmódusú Ethernet-összeköttetésekhez és nagy-sűrűségű zónákhoz.
Elő-zárt kábel a gyors összekapcsoláshoz és a kereszt-csatlakozáshoz
Az előre lezárt LC duplex jumperek használatra kész--plug-}és-megoldást kínálnak nagy kábelrendszerekhez. Csökkentik a terepbezárási munkákat, lerövidítik a telepítési időt, és megkönnyítik a költöztetést, a kiegészítést és a változtatást a berendezésszobákban, az MDA/EDA zónákban, a telekommunikációs állványokban és a vállalati hálózati szekrényekben.
Miért számít a Short Boot?
A 12 mm-es rövid csomagtartó szükségtelenné teszi a hosszú hőre{1}}zsugorodó tömlőt, és körülbelül 30%-kal lerövidíti a csatlakozószerelvényt számos szabványos -csizmatartóhoz képest. Ez nagyobb szabadságot biztosít a telepítők számára a szűk helyeken történő irányításnál, miközben javítja a kábelek rugalmasságát anélkül, hogy az átviteli teljesítményt befolyásolná.
Főbb jellemzők
Ez az oldal a valós telepítési érték körül helyezi el a kábelt: hordozó-minőségű átviteli stabilitás, kompakt rendszerindítási kialakítás, hajlítási-érzéketlen útválasztás és gyorsabb, nagy-sűrűségű telepítés.
Műszaki előírások
| Termék neve | LC UPC-LC UPC rövid indító duplex OM3 multimódusú szálpatch kábel |
|---|---|
| Referencia hossz | 1 m / 3 láb |
| A csatlakozó | LC UPC Duplex |
| B csatlakozó | LC UPC Duplex |
| Rostszám | 2 szál |
| Fiber Grade | Hajlítsa meg az érzéketlen szálat |
| Fiber mód | OM{0}}/125 μm többmódusú |
| Hullámhossz | 850/1300nm |
| Láng minősítés | Felszálló / OFNR |
| Kábel külső átmérője | 2,0 mm |
| Boot Type | 12 mm-es rövid csizma |
| Kabát színe | Aqua |
| Polaritás | A (Tx) - B (Rx) |
| Kábel típusa | Szorosan{0}}pufferelt |
| Minimális hajlítási sugár - Fiber | 7,5 mm |
| Minimális hajlítási sugár - Kábel | 20D / 10D, dinamikus / statikus |
| A csatlakozó tartóssága | 1000 párosítási ciklus |
| Szakítószilárdság | 90 / 150 N, hosszú -távú / rövid-távú |
| Beillesztési veszteség | 0,3 dB vagy annál kisebb |
| Visszatérési veszteség | Nagyobb vagy egyenlő, mint 30 dB |
| Csillapítás 850 nm-en | 3,5 dB/km vagy annál kisebb |
| Csillapítás 1300 nm-en | 1,5 dB/km vagy annál kisebb |
| Üzemi hőmérséklet | -10 foktól +70 fokig |
| Tárolási hőmérséklet | -20 foktól +70 fokig |
| Megfelelés | A projektmegfelelőségi dokumentumokat és a vizsgálati jegyzőkönyveket a megrendelési követelményeknek megfelelően lehet biztosítani. |
Csatlakozási megoldások
Ez a duplex OM3 kábel támogatja a kompatibilis többmódusú adó-vevő csatornákat és a rack{1}}szintű összekapcsolásokat, ha a kiválasztott optika, távolság és kapcsolati költségkeret megfelelően illeszkedik.
Alkalmazási forgatókönyvek
Nagy{0}}sűrűségű rackfoltozás
A rövid indító BIF kábel MDA és EDA foltzónákhoz alkalmas, ahol a kábeleknek tisztán kell áthaladniuk szűk helyeken.
Berendezések összekapcsolása
LC duplex multimódusú portokat csatlakoztat a kapcsolók, panelek és optikai berendezések közé a távközlési hálózati helyiségekben.
Vállalati LAN szobák
Vállalati hálózatfrissítésekhez, átkapcsoláshoz-a-panel jumperekhez és helyi gerinchálózati kereszt-kapcsolatokhoz használható.
10G SR interconnect
Az OM3 nagyobb sávszélességet biztosít, mint a régi multimódusú optikai szál, és költséghatékony a rövid- és közepes{3}}távolságú 10G Ethernet esetében.
Kompatibilis duplex linkek
Használható 40G/100G duplex multimódusú alkalmazásokban, ha a megfelelő optikával és távolságtervvel párosítják.
Vizuális port azonosítás
Az Aqua color{0}}kóddal ellátott köpeny segít a telepítőknek gyorsan azonosítani az OM3 útvonalakat, csökkentve a telepítési és tesztelési időt.
Telepítési és karbantartási megjegyzések
A rövid indítókábelek leegyszerűsítik a nagy{0}}sűrűségű telepítést, de a helyes útválasztás és ellenőrzés továbbra is számít a hosszú távú{1}}teljesítmény szempontjából.
- Használja az LC UPC duplex multimódusú portokkal és a megfelelő OM3 vagy kompatibilis többmódusú csatornákkal.
- Ne használja ezt az OM3 aqua jumpert az OS2 sárga egymódusú hivatkozások helyettesítésére.
- Kövesse az A-–-B polaritást az általános duplex szálas alkalmazásoknál, hacsak a projekt másként nem rendelkezik.
- Kerülje a szoros kötéseket-, az éles hajlításokat, a szekrényajtó nyomását és a túltöltött kábelvezetőket.
- Tartsa a kábelt a minimális hajlítási sugara felett a vezetés során és a szekrényajtók becsukása után.
- Tisztítsa meg az LC-csatlakozó{0}}végfelületeit a végső javítás vagy optikai tesztelés előtt.
Gyakori rendelési hibák, amelyeket el kell kerülni
Az LC patch kábelek hasonlónak tűnhetnek, de a szálas módban, a csomagtartó hosszában, a polaritásban és a burkolat besorolásában lévő kis különbségek azt eredményezhetik, hogy a termék nem megfelelő a rack felépítéséhez.
Vásárlás előtt ellenőrizze
- Az OM3 többmódusú hivatkozásokhoz válassza az OM3 aqua-t, ne az OS2 sárga egymódusú linkjeit.
- Válassza a 12 mm-es rövid csomagtartót, ha a hátsó hézag korlátozott az LC-portok mögött.
- Válassza a duplex módot, ha az adó-vevő külön Tx/Rx szálakat használ.
- Megrendelés előtt győződjön meg arról, hogy az OFNR elfogadható a telepítési területen.
- Erősítse meg a hosszt laza kábelkezeléssel, ne csak a portok-–-port távolságát.
Standard vs Short Boot Selection
A Glory termékoldalakon ez az összehasonlítás segít az ügyfeleknek megérteni, miért érdemes ezt a modellt választani a szabványos LC OM3 patch kábel helyett.
RFQ információk
A megfelelő kábel idézéséhez kérjük, erősítse meg a csatlakozó típusát, a csomagtartó típusát, a szálas módot, a hosszt, a burkolat minősítését, a kábel átmérőjét és a csomagolást.
| RFQ elem | Szabványos konfiguráció | Mit kell megerősíteni |
|---|---|---|
| Csatlakozó típusa | LC UPC Duplex - LC UPC Duplex | Erősítse meg az LC/LC vagy hibrid LC/SC, UPC vagy APC polírozást. |
| Boot Type | 12 mm-es rövid csizma | Használjon rövid csomagtartót a nagy-sűrűségű állványokhoz és a szűk hátsó-hézagpanelekhez. |
| Fiber mód | OM{0}}/125 μm hajlítás-érzéketlen szál | Erősítse meg az OM3, OM4, OM5, OM2 vagy OS2-t a kapcsolat kialakításának megfelelően. |
| Rostszám | 2 szálas, duplex | Erősítse meg a szimplexet vagy a duplexet az adó-vevő követelményeitől függően. |
| Kábelköpeny | 2,0 mm PVC OFNR | Adja meg az LSZH-t, a plenumot vagy más kabátot, ha a projekt megköveteli. |
| Hossz | 1m / 3ft referencia | Biztosítsa az útvonal hosszát, valamint a kábelvezetőket és a panelek mozgását. |
| Csomagolás | 1 darab zsákonként vagy projekt-alapú csomagolásonként | Az OEM címke, vonalkód, SKU címke vagy tömeges csomag megbeszélhető mennyiségi rendeléseknél. |
GYIK
K: Mi a fő előnye a 12 mm-es rövid indító LC patch kábelnek?
V: A rövid csomagtartó csökkenti a csatlakozó mögötti hátsó kinyúlást, segítve a kábel természetesebb hajlítását a nagy-sűrűségű rackekben, a patch panelekben és a korlátozott távolságú kapcsolóportokban.
K: Ez a kábel egymódusú vagy többmódusú?
V: Ez a termékoldal az OM{0}}/125μm multimódusú szálhoz készült. Nem használható az OS2 egymódusú patch kábelek helyettesítésére.
K: Mit jelent az aqua kabát?
V: Az Aqua-t általában az OM3 többmódusú kábelezés azonosítására használják, segítve a technikusoknak megkülönböztetni a sárga OS2 egymódusú vagy más szálas kategóriáktól a vegyes rackekben.
K: Használható ez a kábel 10G, 40G vagy 100G kapcsolatokhoz?
V: Kompatibilis duplex többmódusú kapcsolatokhoz használható, ha az optika, a távolság, a csatorna kialakítása és a kapcsolat költségvetése megfelel a projekt követelményeinek. Rendelés előtt mindig ellenőrizze az adó-vevő típusát.
K: Ez az OM3LCSDX{1}}típusú kábel telepíthető a szabadban?
V: Nem. Ez egy beltéri OFNR felszálló kábel. Kültéri, légi, légcsatornás, közvetlen temetési vagy zord környezet esetén válasszon inkább egy kültéri -besorolású optikai kábelt.
K: Milyen előnyökkel jár a hőre nem zsugorodó{0}}rövid csomagtartó kialakítás?
V: Javítja a kábelek rugalmasságát, megkönnyíti a csatlakozó szűk helyeken való átvezetését, és leegyszerűsíti a telepítést és a karbantartást anélkül, hogy az optikai teljesítményt veszélyeztetné.
Minőségi ígéretünk
3 év átfogó garancia
Minden termékünket magabiztosan a3 év garancia. Speciális szolgáltatási szabályzatunk a következő: minőségi problémák esetén egy éven belül teljes felelősséget vállalunk a visszaküldésért; két éven belül, pótlásra; három éven belül pedig javításra.
Tiszta és versenyképes MOQ
Próba- és tömeges megrendeléseket egyaránt szívesen fogadunk. A mi szabványunkA minimális rendelési mennyiség (MOQ) 50 egység. mi is kínálunkingyenes minták a teszteléshezhogy segítsen önbizalommal értékelni minőségünket.
Gyors és megbízható logisztika
Garantáljuk a szállítást10 napon belülszabványos cikkekhez. Logisztikai előnyünk magában foglaljaköltséghatékony háztól-házig-szolgáltatáshogy leegyszerűsítse a szállítást az Ön számára.
Alapítványunk
által támogatott18 év tapasztalat2008 óta saját gyárunkból ellenőrizzük a minőséget, elfogadjukOEM/ODMkéri, és fenntartjakész készletnagykereskedelemre. Arra koncentrálunk, hogy az optimális egyensúlyt biztosítsukár és minőségközvetlenül avégfelhasználókvilágszerte.
Az Ön bizalma a legfontosabb számunkra. Lépjen kapcsolatba velünk megbízható száloptikai megoldásokért, amelyeket egyértelmű ígéretek támogatnak.
