A megfelelő kábelválasztás fontossága
A nem megfelelő kábel telepítése a teljesítmény romlásához, a jel meghibásodásához vagy a megfelelőség megsértéséhez vezethet. Minden kábeltípust speciális anyagokkal és konstrukciókkal terveztek, hogy megbirkózzanak a különböző kihívásokkal, mint például a mechanikai igénybevétel, a tűzbiztonság vagy a környezeti expozíció. A tervezett alkalmazáson kívüli kábel használata veszélyezteti a hálózat megbízhatóságát.
Például egy beltéri{0}}kábel kültéri telepítése általában a köpeny idő előtti leromlását és a nedvesség bejutását eredményezi, ami jelvesztéshez és költséges cseréhez vezet.
Az iparági adatok alátámasztják e választások gyakorlati hatását. A Fibre Broadband Association megjegyezte, hogy a telepítési hibák, köztük a helytelen kábelspecifikáció, hozzájárulnak a kezdeti szolgáltatási késések jelentős részéhez. Ezenkívül a Nemzetközi Távközlési Unió (ITU) a "Digitális fejlődés mérése" című jelentéseiben következetesen kiemeli a megbízható infrastruktúrát, mint a szélessávú használat sarokkövét, amely a megfelelő komponensválasztással kezdődik.
FTTH cseppkábelek: Az épület külső bejárati szegmense

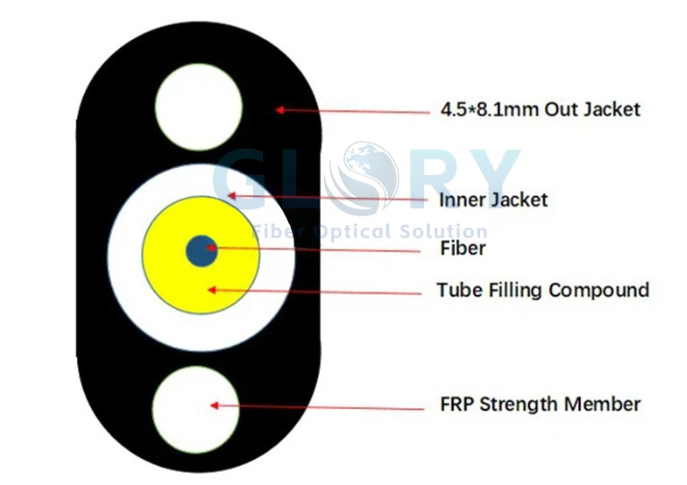

Az FTTH-kábelek biztosítják a végső kapcsolatot az utcai elosztóponttól az előfizető telephelyéig. Kialakításuk előtérbe helyezi a rugalmasságot és a könnyű telepítést ehhez a rövid, gyakran összetett futáshoz. A kulcsfontosságú jellemző az ITU-T G.657, hajlításra-érzéketlen szálra vonatkozó szabványnak való megfelelés, amely minimálisra csökkenti a jelveszteséget, ha a kábelt szűk sarkokon vagy kis bemeneti portokon vezetik át.
Ezek a kábelek jellemzően kis átmérőjűek, könnyű felépítésűek, és gyakran elő{0}}csatlakoznak a telepítési folyamat egyszerűsítése és felgyorsítása érdekében. A köpeny anyagát általában korlátozott kültéri expozícióra tervezték, de nem egyenértékű egy teljes kültéri kábellel. Gyakori hiba az FTTH-kábel használatának kiterjesztése hosszú antenna- vagy földbe fektetett fesztávra.
Mivel hiányzik belőle a dedikált kültéri kábel robusztus megerősítése és nedvességzáró, az ilyen helytelen használat nagy meghibásodási kockázatot jelent. Több internetszolgáltató (ISP) dokumentációja azt mutatja, hogy ez a gyakorlat gyakori oka a megelőzhető hálózati hibáknak az "utolsó mérő" szegmensben.
Beltéri kábelek: A belső útvonalak megfelelősége és biztonsága
Amint a jel bejut az épületbe, a tűzbiztonság és az elektromos előírások betartása válik az elsődleges szemponttá. A beltéri kábeleket gyúlékonysági és füstképződési jellemzőik alapján osztályozzák, amint azt olyan szabványok határozzák meg, mint a National Fire Protection Association (NFPA) 70 vagy a National Electrical Code (NEC) Észak-Amerikában.
Két elsődleges minősítés elengedhetetlen:
Felszálló -besorolás (OFNR)
Nem{0}}aknákban a padlók közötti függőleges futáshoz tervezték. Ezek a kábelek ellenállnak a láng felfelé terjedésének.
Plenum{0}}besorolás (OFNP)
Szükséges a környezeti levegő keringtetésére használt helyeken, például álmennyezet felett vagy magaspadlóban. Olyan burkolattal rendelkeznek, amely nagyon alacsony füstöt termel, és kevésbé gyúlékony.
A felszállós{0}}kábel használata a térben az építési és tűzvédelmi szabályok közvetlen megsértését jelenti. Az ilyen jogsértéseket, ha az ellenőrzés során felfedezik, elrendelhetik az összes nem megfelelő kábel eltávolítását és cseréjét. A biztonsági besorolásokon túl a beltéri kábelek a tartósság érdekében gyakran szorosan-pufferelt konstrukciót használnak, és a csatlakozó (LC, SC) és a polírozás (UPC, APC) kiválasztását az interfész berendezés határozza meg.
Kültéri kábelek: Környezeti tartósságra tervezték

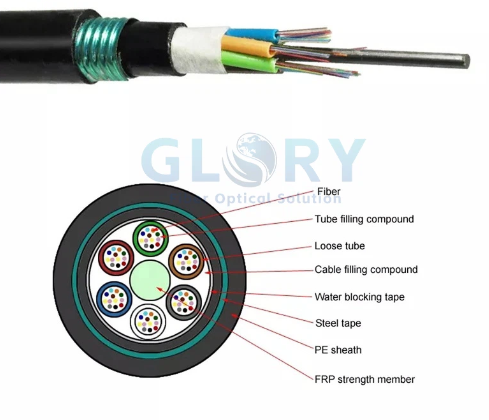

A kültéri kábelek úgy készültek, hogy ellenálljanak a környezeti stresszhatásoknak, például az ultraibolya sugárzásnak, a szélsőséges hőmérsékleteknek, a nedvességnek és a rágcsálók vagy ásás okozta fizikai sérüléseknek. Felépítésük jelentősen eltér a beltéri típusoktól. A szálak általában lazán helyezkednek el a vízzel-elzárt csövekben, a külső burkolat pedig nagy-sűrűségű, UV-ellenálló polietilénből készül.
A szükséges mechanikai védelem szintje a beépítési módtól függ:
Közvetlen temetés
Ezek a kábelek páncélozottak, gyakran hullámos acélszalaggal, hogy ellenálljanak a zúzódásnak és a rágcsálók behatolásának.
Légi
Tartalmaznak egy beépített szilárdsági elemet vagy hírvivőt, amely támogatja a kábel súlyát a pólusok közötti fesztávokon.
Csatorna
Sima kabáttal készült, hogy megkönnyítse a vezetékek áthúzását.
Gyakori hiba, hogy a kültéri kábelt közvetlenül az épület belsejébe vezetik. A kültéri kábel polietilén burkolata nem tartozik a tűzbiztonsági minősítésbe, és általában a beltéri forgalomra vonatkozó kód tiltja. Az általános gyakorlat az, hogy a kültéri kábelt lezárt külső burkolatban kell lezárni, és a belső vezetékhez megfelelően besorolt beltéri kábelre kell áttérni.
Gyakorlati kiválasztási módszertan
A kiválasztás szisztematikus megközelítése megakadályozza a gyakori hibákat. A folyamat három egymást követő kérdésen alapulhat a kábel tervezett útvonalával kapcsolatban:
Mi az a fizikai útvonal?
Határozza meg a teljes útvonalat: külső temetés, légi, belső fal, mennyezet vagy ezek kombinációja. Az útvonal felosztása környezet szerint.
Mik a domináns veszélyek?
Minden szegmensnél azonosítsa a fő kockázatokat. Víz és zúzás (temetett), UV és feszültség (légi), vagy tűz és füst terjedése (beltéri tér)?
Mely kábelspecifikációk csökkentik ezeket a veszélyeket?
Válassza ki azt a kábelt, amelynek szabványos specifikációi megfelelnek az azonosított veszélyeknek. Ez azt jelenti, hogy a földi szegmensekhez temetési páncélt kell megadni, a légterelő terekhez pedig besorolást kell megadni, a szűk bemeneti pontokhoz pedig a hajlítás-érzéketlen szálat.
Ez a módszertan a hangsúlyt a terméknevekről a teljesítménykövetelményekre helyezi át. Univerzálisan alkalmazható, legyen szó egyszerű otthoni telepítésről vagy komplex egyetemi hálózatról.
Következtetés
Az FTTH drop, beltéri és kültéri optikai kábelek különálló, nem{0}}cserélhető funkciókat látnak el. Az ejtőkábel rugalmasságra és egyszerű külső bemenetre van optimalizálva. A beltéri kábelekre tűzbiztonsági előírások vonatkoznak. A kültéri kábelek a környezeti és mechanikai tartósság érdekében készültek.
A sikeres megvalósításhoz az egyes típusok tervezési céljának tiszteletben tartása szükséges.
A nedvesség behatolása, a tűzvédelmi szabályok megsértése és a mechanikai meghibásodások visszatérő problémái leggyakrabban abból adódnak, hogy a kábelt a tervezett alkalmazási körön kívül helyezték el. Ha először elemezzük a telepítési környezetet és a kapcsolódó kockázatokat, a megfelelő kábelspecifikációk egyértelmű és logikus eredményt kapnak, amely a megbízható és megfelelő száloptikai telepítés alapját képezi.
