Bevezetés
A száloptikai gerinckábelezés a modern épületek fő adatforgalmi útja. A berendezési helyiségeket a távközlési szekrényekkel köti össze. Ez a rendszer hatalmas mennyiségű adatot hordoz felhőszolgáltatásokból, AI-alkalmazásokból és videókból. A Wi-Fi 6/7 és az IoT eszközök növekedésével a gerinchálózat sebességének el kell érnie a 40 Gt vagy a 100 G-t. Ellenkező esetben szűk keresztmetszetek lépnek fel.MPO/MTP csatlakozókkulcsfontosságúak itt. Kialakításuk 12 vagy 24 szálat csomagol egyetlen csatlakozóba.
Ez helyet takarít meg a zsúfolt adatközpontokban. Az iparág vezetői szeretikCorningmondjuk az MPO/MTP a 40G/100G hálózatok szabványa. Ez az útmutató egyszerű lépéseket mutat be a helyes telepítéshez.

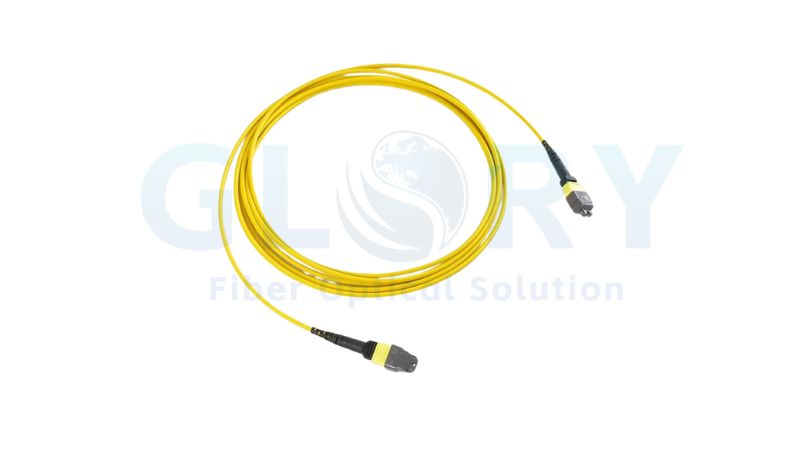

MPO/MTP csatlakozóAlapok
Az MPO csatlakozók téglalap alakú érvéghüvelyt használnak, 12 vagy 24 szálból. A vezetőcsapok biztosítják a jó beállítást. Az MTP az MPO jobb verziója. Kivehető házzal és szűkebb tűréssel rendelkezik. A jó minőség 0,35 dB alatti beillesztési veszteséget és 30 dB feletti visszatérési veszteséget jelent. Mindig ellenőrizze az IEC 61754-7 megfelelőségét.
Három polaritástípus létezik: A típusú (egyenes), B típusú (fordított) és C típusú (cserélt párok). Az FS.com képei megmutatják, mennyire számít a kulcsfontosságú tájékozódás. Soha ne erőltesse a csatlakozásokat. A rosszul beállított csapok károkat okoznak.
40G/100G szabványok és hálózati elrendezések
Az IEEE 802.3ba 40GBASE-SR4 és 100GBASE-SR4 szabványokat határoz meg . 40G négy 10G útvonalat használ. 100G-Az SR4 négy 25G útvonalat használ. Három elrendezés működik jól: közvetlen kapcsolókapcsolatok MPO-trönkökkel, strukturált kábelezés MPO-{14}}LC-kitörésekkel vagy gerinc{16}}levelek kialakítása. Az OM4 szál 150 métert támogat 100 G-SR4 esetén. Az OM3 csak 100 métert ér el.
Az IEEE táblázatok bizonyítják, hogy az OM4 jobb. Mindig igazítsa a száltípust a távolsági igényeihez. A jelvesztés elkerülése érdekében ne lépje túl a határértékeket.
Kábelrendszerének tervezése
Válassza az OM4 szálat a jó költség és teljesítmény érdekében. Az OM5 készen áll a jövőbeni hullámhossz-multiplexelésre. Gondosan tervezze meg a polaritást. Az A módszer a patch panel billentését használja. A B módszer a csatlakozó inverzióját használja.
A C módszer szálpárokat cserél. A Corning MTP HD moduljai nagy portsűrűséget biztosítanak és védik a hajlítási sugarakat. Az optikai szálszükséglet kiszámítása. 40G-nek 8 szálra van szüksége (4 adás, 4 vétel). 100G-Az SR4-nek 12 szálra van szüksége (8 aktív, 4 tartalék). Használjon függőleges 1U burkolatot a lazaság kezelésére. Az FS.com esettanulmányai szerint ez megakadályozza a torlódást.
Telepítési és tesztelési szabályok
Először tisztítson meg minden csatlakozót. Vizsgálja meg 400-szoros szálas távcsővel. Használjon IEC 61300-3-35 tisztítószereket. Behelyezéskor igazítsa egyenesen a vezetőcsapokat. Ne döntse meg a dugót. Várjon egy hallható kattanásra. Kétféleképpen tesztelj. Az 1. szint az MPO fényforrások teljes veszteségét és folytonosságát ellenőrzi. A 2. szint OTDR-t használ az egyes szálak ellenőrzésére.
A sikeres/nem megfelelő csatornaveszteség 1,5 dB alatt van 850 nm-en. Mindig ellenőrizze a polaritást MPO loopback tesztelőkkel. A gyakori hibák a érvéghüvelyek szennyeződése és a rossz szálszekvenciák. A Corning útmutatói részletezik a megfelelő nyomatékbeállításokat.
Felkészülés a 400G-ra és azon túlra
Gondoljon a frissítési útvonalakra. Használjon 16-szálas MPO-t a 400G-SR8 négy 100G-s linkre való felosztásához. Az OM5 szál több hullámhosszon támogatja az SWDM4 technológiát. Meglévő LC-hálózatok esetén a BiDi adó-vevők lehetővé teszik a duplex migrációt az egyszálas{10}}szálas MPO-törzseken, amelyek kezelik a 400G-DR4 négy 100G-s sávját.
A hajlítási-érzéketlen szál (BIF) megakadályozza a szűk tálcák sérülését. Az IEEE 802,3 cm-es szabványok mostantól 400 G-t fednek le többmódusú optikai szálon keresztül. Az előre lezárt MPO-rendszerek lehetővé teszik a kapacitás növelését, ha szükséges. Ez a „növekedéskor-fizessen-” megközelítés később pénzt takarít meg. Frissítés előtt mindig ellenőrizze az OEM adó-vevő igényeit.
Valós{0}}példák a világból és miért fontosak
Hadd osszam meg néhány valós esetet. Egy grúziai kereskedelmi banknak 100G kapcsolatra volt szüksége az alapvető üzleti moduljai között. Az FS.com nagy-sűrűségű MTP-rendszerét választották. A megoldás páncélozott MTP-kábeleket használt a kültéri összeköttetésekhez. Heves esőben és hóban működött. A bank alacsony-késleltetésű átvitelt kapott alapvető alkalmazásaihoz. Azt hiszem, ez megmutatja, hogyan működnek{10}}az előre lezárt rendszerek nehéz körülmények között.
Egy másik példa a Corning EDGE Rapid Connect. Ez egy robusztus, nagy-sűrűségű kábelezési megoldás. A Fast Track MTP csatlakozót használja. Két technikus 3456 szálat tud csatlakoztatni egy munkanap alatt. Ez gyors. A Corning szerint akár 70%-kal csökkenti a telepítési időt. Véleményem szerint ez a fajta sebesség döntő fontosságú a nagy adatközpontok számára.
Ezenkívül az MPO/MTP csatlakozók időt takarítanak meg. A hagyományos munkavégzés 55-75 órát vesz igénybe összetett munkák esetén. Az MPO/MTP rendszerek gyárilag vannak lezárva. 75-80%-kal csökkentik a telepítési időt. Ez nem csak beszéd. Ez igazi megtakarítás.
Amit a szabványok mondanak
A 2010-es IEEE 802.3ba szabvány meghatározza a szabályokat a 40G és a 100G Ethernet számára. Meghatározza a PHY specifikációit a különböző adathordozókhoz. Az IEEE 802.3bm 2015-ös frissítése 4×25 Gbps architektúrát adott a 100G-hoz. Ez 10×10 Gbps-ról 4×25 Gbps-ra változott. Ez kisebb teljesítményt és jobb sűrűséget jelent. Ezek a szabványok képezik a mai QSFP28 modulok alapját.
Távolságok esetén az OM4 szál a legjobb. 100 métert támogat 100 G-SR4 esetén és 150 métert 40 G-SR4 . esetén Az OM3 csak 70 métert 100 G-SR4 esetén. Tehát az OM4 nagyobb elérést biztosít. Az adatok egyértelműek.
Felkészülés a 400G-ra
A 400G-ra való áttérés folyamatban van. 400G-Az SR8 PAM-4 kódolást és MPO-16 csatlakozókat használ. Mindegyik szál 50G-on fut. Tehát 8 szál kell a 400G-hoz. Ez hatékonyabb, mint a régi, 16 szálas NRZ-ötlet.
A Commscope megjegyzi, hogy a 16 szálas törzsek intelligensek az új építésekhez. Támogatják a 8 és 16 szálas alkalmazásokat. Ez rugalmasságot ad. Úgy gondolom, hogy az előre tervezés pénzt és problémát takarít meg.
Végső gondolatok
Az üvegszálas gerinchálózat létfontosságú a modern hálózatok számára.MPO/MTP csatlakozóknagy sebességű{0}}linkeket tesz lehetővé. Az olyan szabványok, mint az IEEE 802.3ba biztosítják a szabályokat. Az OM4 szál jó teljesítményt nyújt. Az FS.com és a Corning valós esetei azt mutatják, hogy működik. A jövőre nézve a 400G-hez 16 szálas MPO-kra és PAM-4 technológiára van szüksége. Azt tanácsolom, hogy gondosan tervezze meg rendszerét. Használjon minőségi alkatrészeket. Kövesse a telepítési szabályokat. Tesztelj mindent. Akkor a hálózata készen áll a mai és holnapi használatra.
