Bevezetés: Beyond the Spec Sheet
Felejtsd el a sebességgel kapcsolatos elvont ígéreteket. Egy élő adatközpontban a kábelezés nem az elméleti sávszélességről szól; a hő, a tér és az emberi kéz fizikai valóságáról szól. Az egyszálas patch zsinórok régi állványai, a színes, de kaotikus erdő olyan szűk keresztmetszeteket teremtett, amelyeket nem engedhettünk meg magunknak. Láttam, hogy a technikusok fél órát töltöttek egyetlen hiba felkutatásával azon a labirintuson keresztül, miközben a rendszerriasztó kiált. Az MTP/MPO rendszereket és moduláris paneleket használó strukturált, nagy{4}sűrűségű kábelezésre való áttérés nem csupán frissítés volt; ez egy elmozdulás volt a kézműves mesterségtől a megismételhető, megbízható tervezés felé. Ez az az alap, amely a 40G-t, a 100G-t és a továbblépést nemcsak lehetségessé, hanem kezelhetővé teszi.
MTP/MPO: Nem csak egy összekötő, hanem egy filozófia

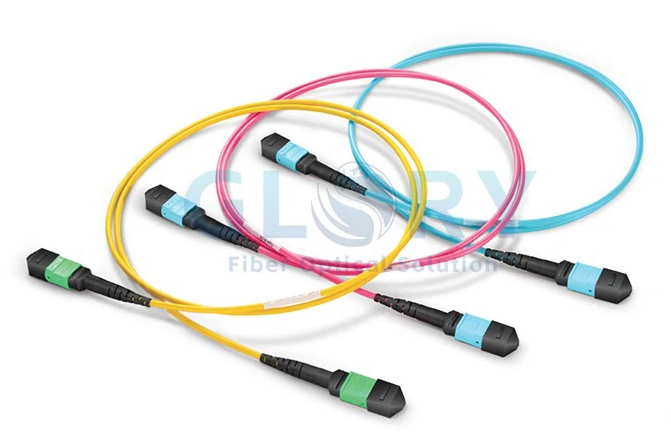

Ha egy MTP/MPO csatlakozót "sűrű" csatlakozónak nevezünk, az alulértékesíti azt. Ez egy rendszer a csatlakozóban. Mivel 12, 16 vagy 24 szálat tart a házban, amely nem sokkal nagyobb, mint egy szabványos SC, alapvető változást jelent a tervezésben. A megkülönböztetés számít: az MPO az általános szabvány (Multi-fiber Push-On), míg az MTP a US Conec speciális, kiváló megvalósítása, amely pontosságáról és tartósságáról ismert,{8}}ez a részlet, amely több ezer párosítási ciklus során válik kritikussá.
A valódi előny{0}}nem csak a sűrűség; ez a kiszámíthatóság. Egy 100 G-SR4-es telepítésben, amely 8 szálat igényel, többé nem kell négy különálló LC duplex párt kezelnie, címkéznie és irányítania. Egy tárgyat kezelsz. Hajnali 3 bevetéskor, amikor a koffein elfogy, a hibalehetőség csökkenése kézzelfogható. Az ezeket a csatlakozókat használó gyári{12}}végű fővezetékek tesztelt, polírozott végekkel érkeznek. Emlékszem egy projektre, amelyben 144 szálat vezettünk az emeletek között tizenkét 12{18}}szálas MTP-törzs segítségével. Ami két mérnöknek egy hetes felmondási munkája lett volna, az egy délután alatt elkészült. A megtakarított idő nem csak a munkáról szólt; a bevételtermelő berendezések gyorsabb online elérhetővé tételéről szólt.
Patch panelek: Ahol a rendszer megérdemli

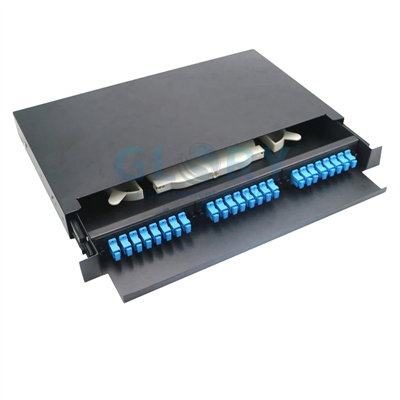

A patch panelt gyakran passzív fémdarabnak tekintik. A gyakorlatban ez a fizikai réteged központi idegrendszere. A különbség a szabványos LC panel és a nagy-sűrűségű moduláris panel között a statikus könyvespolc és a csúszó létrával rendelkező könyvtár közötti különbség. Ez utóbbit aktív, folyamatos használatra tervezték.
A kritikus komponens a kazetta vagy a modul. Ez a fordítás a nagy-sűrűségű gerinchálózat és a berendezések világa között. Egyetlen kazetta például egy 12-szálas MTP-t vesz a hátulról, és 6 duplex LC portot tartalmaz az előlapon. A választás itt stratégiai. A rögzített-csatlakozópanel bezárja Önt. Egy olyan gyártó moduláris rendszere, mint a Panduit vagy a Corning, lehetővé teszi az alkalmazkodást. LC-ről SC-re kell váltania egy régebbi tárolótömbhöz? Cserélje ki a kazettát. 24{15}}szálas gerinchálózatra kell frissítenie a jövőbeli 400G-hez? A keret megmarad; megváltoztatod a belsőt. Első kézből tapasztaltam ennek a megközelítésnek a költségmegtakarítását egy szakaszos frissítés során, ahol a meglévő panelkeretek három generációs technológiai frissítést éltek át.
Polaritás: A csendes telepítő csapda
A polaritás az MPO telepítésének leggyakrabban félreértett és elhibázott aspektusa. A koncepció egyszerű: a fénynek az egyik végén lévő Tx portról a másik végén lévő Rx portra kell továbbítania. Ha egy csatlakozóban 12 azonos szál van, ennek eléréséhez tudatos keresztezési sémára van szükség, amelyet a TIA-568 A, B és C módszerként határoz meg.
Az elmélet tiszta; a gyakorlat az, ahol kudarcok történnek. A csapda a következetlenség. Vásárolhat B módszerű főkábeleket, de véletlenül A típusú kazettákat helyez be. A link halott lesz, és a hiba a szemnek láthatatlan. Egyszer egy frusztráló napot töltöttem egy új 40G-s kapcsolat hibaelhárításával, de azt tapasztaltam, hogy a polaritás el van fordítva a kazettán, mert a telepítő nem ellenőrizte a házra bélyegzett típust.
A terepen a B módszer az egyszerűsége miatt de facto szabvánnyá vált: a "fordítást" egyszer, a főkábelen belül hajtják végre. A patch zsinórok mindig egyenesek-. Ez a következetesség csökkenti a kognitív terhelést. A szabály abszolút: mielőtt bármit csatlakoztatna, ellenőrizze a trönkkábel címkéjén, a kazettán és a tervdokumentumon szereplő módszert. A fénymérője hálás lesz.
Integráció: Kilátás az állványból
Menjünk végig egy valódi telepítési folyamaton, úgy, ahogy az valójában történik. A rack felső -kapcsolóinak új sorát-csatlakoztatja a 30 méterrel távolabbi központi összesítő panelhez.
Először mindkét helyre telepítse a nagy{0}}sűrűségű patch panel kereteket. Ezután húzza meg az előre -végződésekkel ellátott MTP főkábeleket-, ezek vastag, robusztus kábelek védő húzószemekkel. A felső tálcán vagy a padló alatti{5}}vezetéken keresztül vezeti őket, összekötve az A panel hátulját a B panel hátuljával. Ez az Ön állandó, védett gerince. Nincsenek fúziós toldók a helyszínen.
Ezután töltse fel a paneleket a választott polaritásnak megfelelő kazettákkal. Szilárd kattanást hall, ahogy az MTP-csatlakozó a hátsó kazettához illeszkedik. Az előlapon most tiszta, feliratozott LC-portok állnak rendelkezésre. Végül rövid, színkódolt-LC-duplex patch kábelekkel csatlakoztassa ezeket az elülső portokat az adott kapcsoló- vagy szerverportokhoz. A teljes link élesben van.
A működési előnyök mélyrehatóak. A hibaelhárítás elszigetelt: ha a hivatkozás meghibásodik, először cserélje ki a rövid, hozzáférhető elülső-foltozókábelt. A méretezés logikus: egy új kapcsoló hozzáadása azt jelenti, hogy több portot kell használni egy meglévő kazettán, vagy be kell csúsztatni egy újat. A kábelkezelés velejárója, nem utólagos gondolat. A légáramlás, amely gyakran a kábelezés utólagos elgondolása, drámaian javul, mivel a vastag, állandó törzsek hátul szépen vannak elhelyezve, és az első csak a szükséges rövid jumpereket használja.
Megvalósítás: Lessons from the Field
A papíron való tervezés egy dolog; zsúfolt, zajos adatközpontba történő telepítés egy másik dolog. Íme, az évek óta tartó telepítések megszilárdultak nem-tárgyalhatóvá:
Tervezés lazasággal, nem csak térrel
Hagyja meg a 70%-os kitöltést a paneleken, de tervezzen explicit laza hurkokat a fővezetékekhez. A függőleges kezelőn belül szépen feltekercselt és rögzített szervizhurok biztosítékot jelent a fogaslécek jövőbeli elmozdulásai vagy véletlen vontatásai ellen.
A polaritás mint vallás
Dokumentálja a választott módszert (ismét a B javasolt) a Run Bookban. Ezután fizikailag címkézze fel minden fő kábelvéget és kazetta tálcát "B módszerrel" egy állandó jelölő segítségével. A vizuális redundancia megakadályozza a hibákat.
A hajlítási sugár törvény, nem iránymutatás
Az éles kanyarok "makró{0}}hajlítási" veszteséget okoznak. Kipróbáltam azokat a linkeket, amelyek átmentek, de a szélén voltak, mert a törzs túl szorosan be volt szorítva a sarkon. Használjon sima-sugárkezelőket mindenhol.
Címke a következő személynek, nem neked
Kövesse a TIA-606-C-t. Válság idején hajnali 2-kor egyértelművé kell tenni a címkéket. Tartalmazza a forrás rack-et, a célkeretet és az áramkör-azonosítót. Egy egyszerű nyomtatott címke jobb, mint a kézzel írt szalag.
A porvédő sapkák bekapcsolva maradnak a csatlakozásig
A használaton kívüli MTP érvéghüvely belseje mágnesként védi a port és a szöszöket. A szerszámkészletemben tartok egy üveg sűrített levegőt és egy doboz tisztítópálcikát. Minden csatlakozót egy zsebtávcsővel ellenőriznek a párosítás előtt-kivétel nélkül.
Tesztelj mindent, ne feltételezz semmit
Az optikai veszteségteszt-készlettel (OLTS) végzett alapszintű tesztelés kötelező a telepítés után{0}}. De tesztelni is minden újrakonfigurálás után. A leggyakoribb-módosítási probléma nem a törés, hanem a kezelés miatti piszkos csatlakozó. Dokumentálja a veszteségértékeket; ezek jelentik a jövőbeli diagnosztika alapjait.
Ez a kábelezési megközelítés a szükséges költségből stratégiai eszközzé alakítja át. Ez egy olyan rendszer, amely elismeri a fizika korlátait, az emberi operátorok esendőségét és a változás elkerülhetetlenségét. A cél nem csupán az A pont és a B pont összekapcsolása ma, hanem egy olyan fizikai réteg felépítése, amely tiszta, alkalmazkodó és megbízható marad a következő mérnök számára, aki kinyitja az állványajtót.
